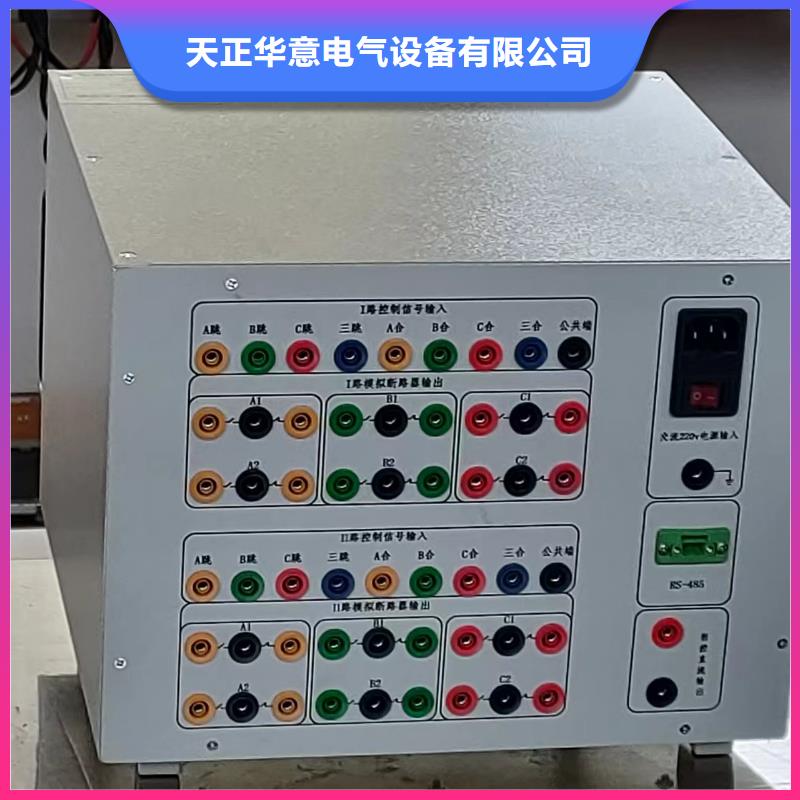

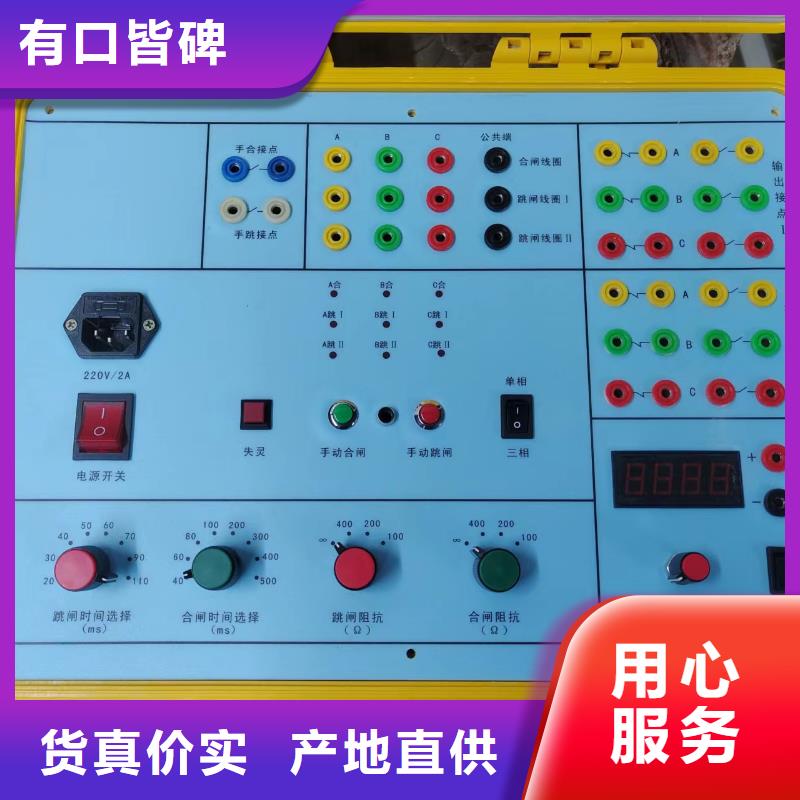

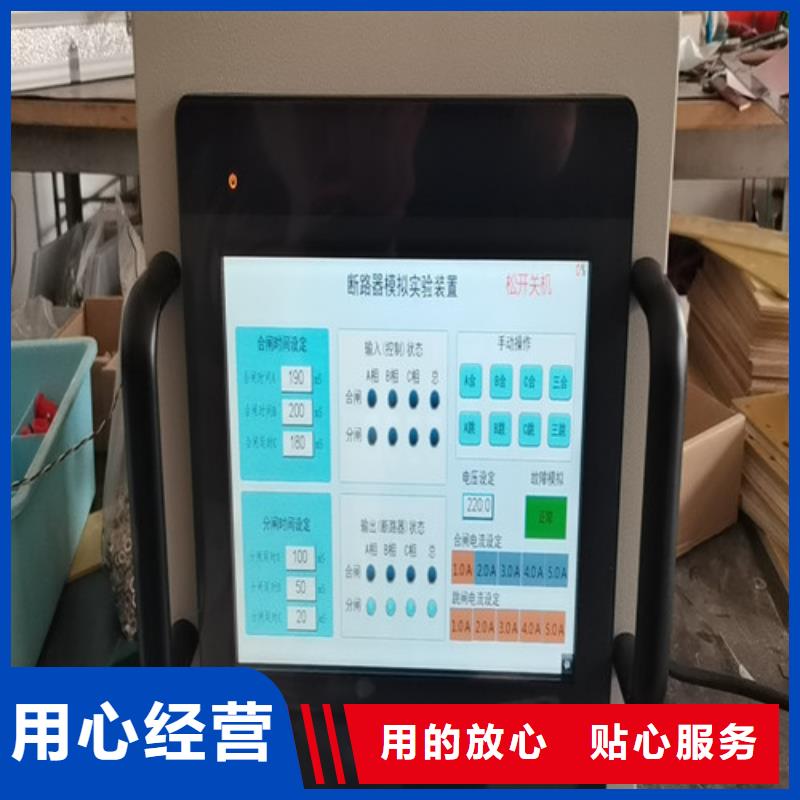

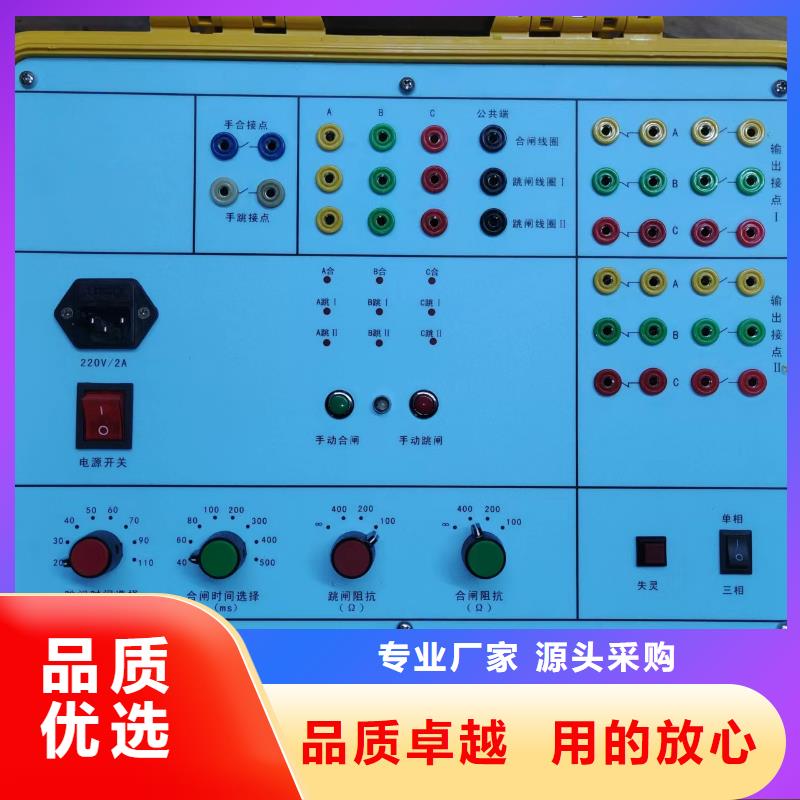

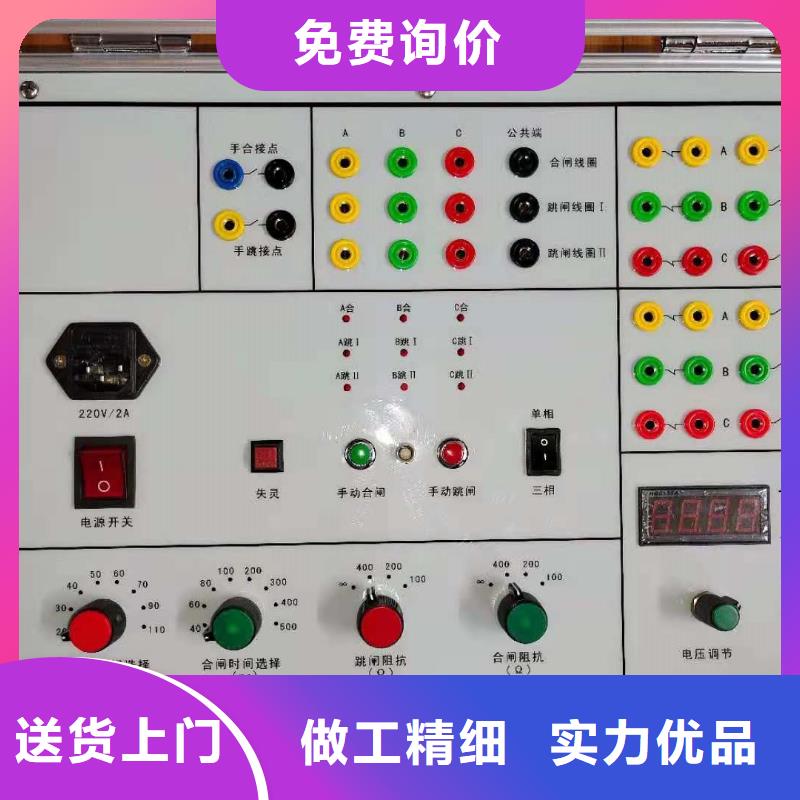

模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。

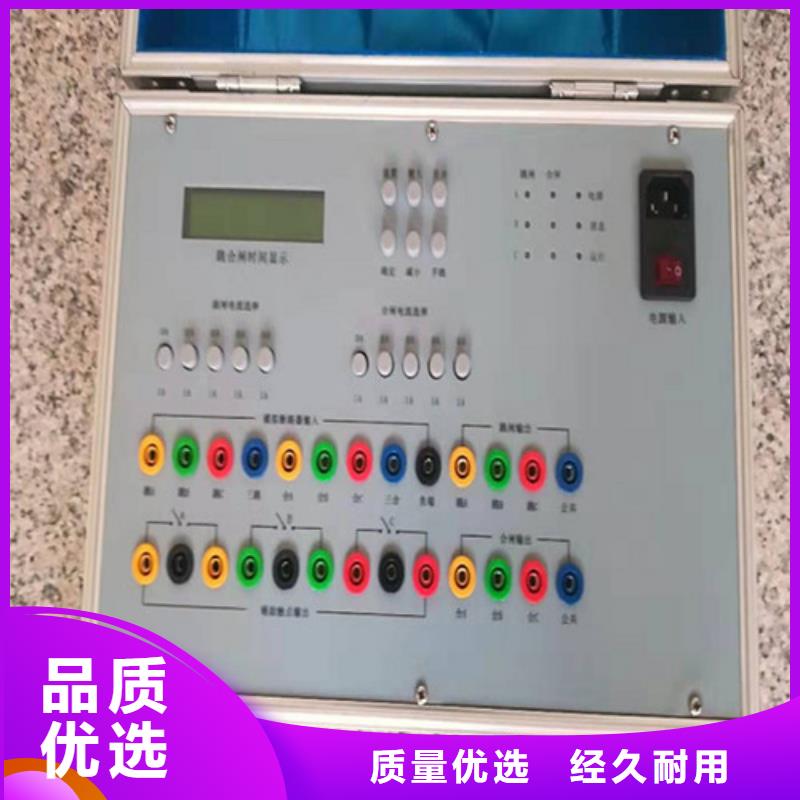

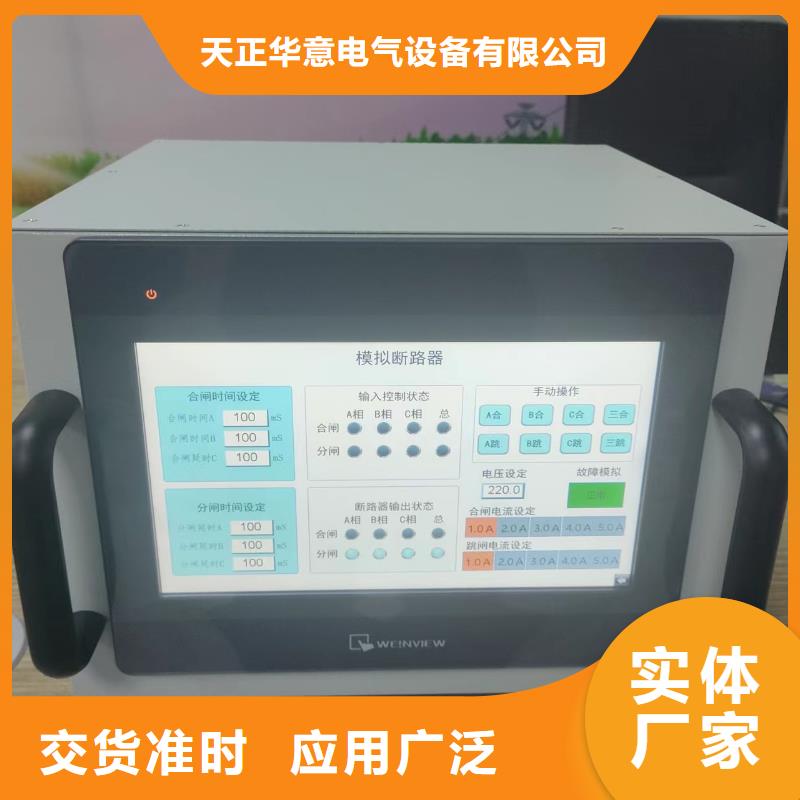

模拟断路器产品特点及用途双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。模拟断路器外形结构为便携式，适用于现场试验使用。

模拟断路器模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，别一路不接。在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。图4 接入实际二次回示意图在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。
