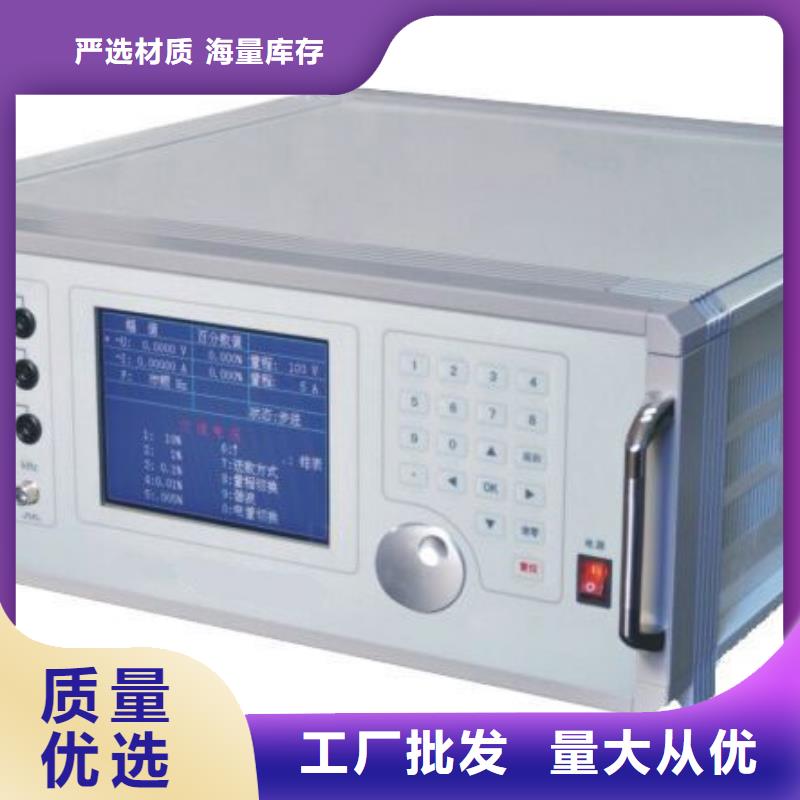

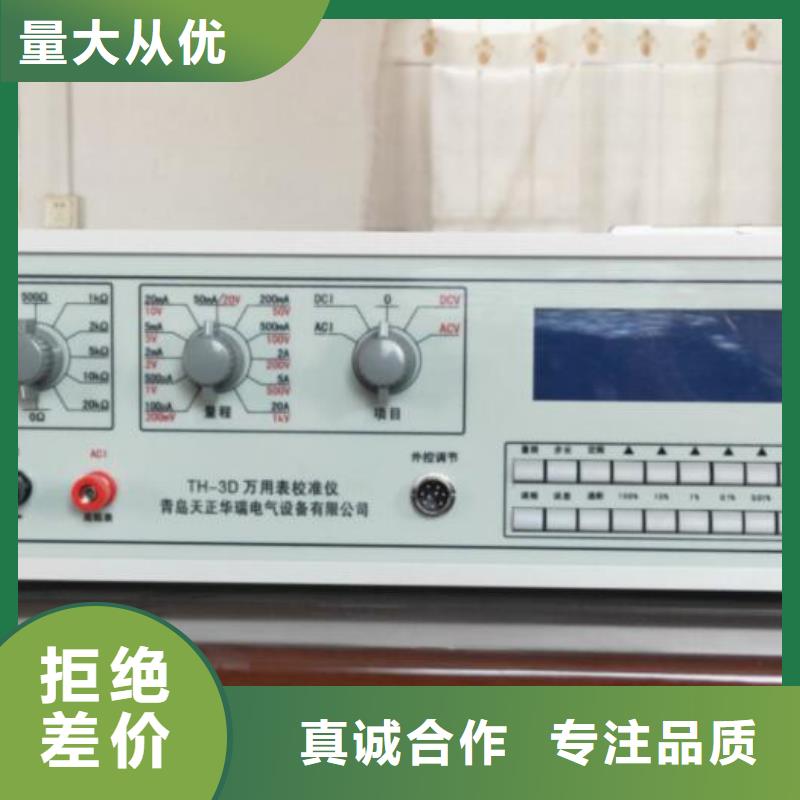

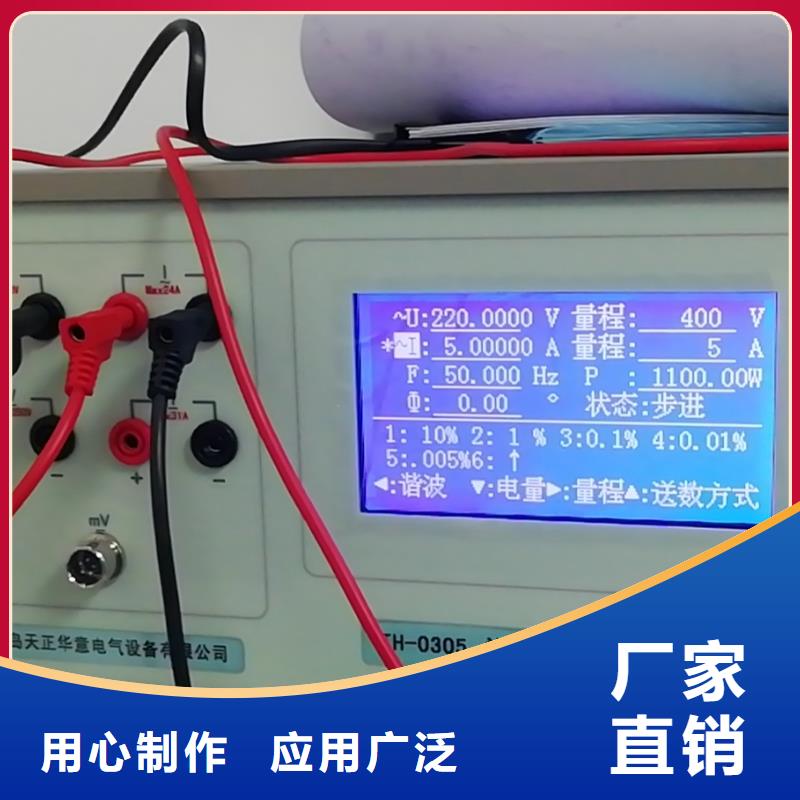

交流采样现场校验仪 多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~50A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！4、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高5.2 数字合成正弦波信号发生器，失真小，可靠性高5.3 每个量程可实行一键软件校准，实现整机的“闭壳”校验，免开机箱5.4 240＊64大屏幕LCD显示5.5 输出调节有外控和面板按键两种调节方式5.6 量限可根据被检表的量程选择5.7 当输出调节采用“百分比”调节时，可选择步长5.8 交直流电压输出范围 0~1050V 5.9 交直流电流输出范围0~60A5.10 供选择的交流频率五种：50Hz、市电（同步）60Hz、400Hz、1kHz5.11 电压短路、电流开路自动保护。

交流采样现场校验仪变送器查询在变送器查询子菜单中，通过“”、“”键，根据“表号”或“时间”等关键词，移动光标选中后按“OK”键即可查看自动检测变送器时存入的误差数据。“”、“”键用于翻看下一页。显示屏左下方的“单删”键用于删除光标选中的被检变送器误差数据，右下方的“总删”键用于删除机内存储的全部被检变送器误差数据。当机内所存文件总数达到300份（包含指示仪表和交流采样器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的校验数据（删除之前可把所需误差数据上传给计算机）。5．6 交流采样器校验（虚负荷测试）在主菜单（图3）中，按“4”键进入“交流采样器”子菜单。在此子菜单中，按“1”为“交流采样器测量”；按“2”为“交流采样器查询”；按“3”为“交流采样器初始化”。 5. 6. 1 交流采样器半自动检测在“交流采样器”子菜单中，按“1”键后，显示如图26的半自动校验界面。5. 6. 1. 1 交流采样器参数输入图26的上半部分显示内置标准所测得的各相电压、电流、功率、功率因数和总的有功功率、无功功率、功率因数、频率及装置当前的档位和接线方式；中间部分用于设置被检交流采样器的一次值、二次值、计量单位、接线方式、频率范围和检定点设置等信息。若界面中有不正常显示时，请按“返回”键，可在交流采样器的校验子菜单中按“3”（3: 交流采样器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！在图26界面中，用“”、“”键移到相应信息栏目，输入数值即可；“”、“”键在同一栏目中移动方便修改数字，计量单位、二次值、频率范围、接线方式的循环修改也用此二键。例如当用“”、“”键移到“接线方式”栏时，按“”、“”键可切换选择“3相4线”或“3相3线”；当用“”、“”键移到“频率范围”栏时，按“”、“”键可在“45～55Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择。

交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。
