宝熔电气(遵义市分公司) 户外跌落式熔断器网店遍布20多个省,2小时内驻地 户外跌落式熔断器服务人员到达客户现场。以全过程、全身心、全天候、的四全服务标准,为您排忧解难。
应该指出,使用中的熔断器多作为后备保护熔断器,这种熔断器有一个小开断电流,其值为熔断器额定电流的2.5~3倍,当小于开断电流时,后备熔断器不能开断此电流,这就是它与全范围熔断器的区别。
全范围熔断器在引起熔体熔化至额定开断电流(40kA)之间,任何电流均能可靠断开,但其价格贵。
当故障电流小于后备熔断器的小开断电流时,熔断器虽然不能保证其开断,但熔件会熔断,其内存的撞击器会击出,撞击负荷开关开断。例如额定电流为100A的熔断器
其小开断电流约为250~300A,在此电流区,熔断器不能开断,但熔件熔断撞针击出,撞击负荷开关跳闸,开断此电流,如选用600A的负荷开关,则可可靠开断。
1.产品介绍

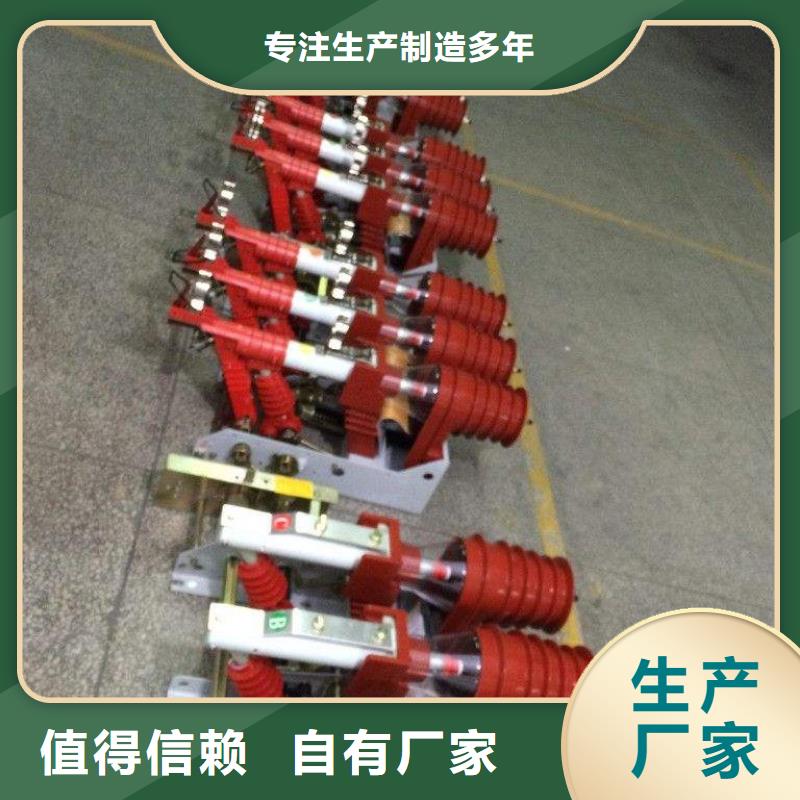

高压负荷开关及熔断器组合电器,适用于三相交流10KV-12KV、50HZ的电力系统中使用的终端,或与成套配电设备及环网开关柜内,组合式变电站等配套使用的,广泛用在建设改造工程、工矿企业、高层建筑和公共设施等等,可作为环网供电或终端,起着电能的分配、控制和保护的作用。本产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关, 部分:额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
切断仅表明电路已断开,负荷已切除;
隔离不单单包括切断的状态,还表明电源侧和负荷侧之间的断口很大。
在电力行业中,为检修计,切断负荷不是可以开展维修的充分条件,
一般要求另有明显的可视断开点,即隔离断口。
如12kV真空断路器,在分闸位置已经"切断负荷",但分闸断口只有10~20mm,且我们看不到。
而12kV负荷开关或隔离开关,在分闸位置,根据标准其断口不能小于155mm,实际上一般不小于200mm。这个断口是我们能明确看到(即可视)的,甚至能接触到的。
所以,可以说
“切断负荷”状态不一定已经“隔离电路”;
“隔离电路”状态一定已经“切断负荷”。
首先要了解使用环境,高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。
3分励脱扣器操作电源与交接电流
随着变电所"少人值守"、"无人值守"的推广,为了满足运行单位远方操作的基本要求,选择负荷开关时,需要配置分励脱扣器供保护跳闸使用,即过载时通过继电保护的方式使负荷开关分闸,熔断器仅作短路保护。由分励脱扣器动作使组合电器中负荷开关分断,称为脱扣器操作。继电保护与熔断器的时间-电流曲线不会相同,配合使用必然出现交叉点。继电保护的动作特性与熔断器的安-秒特性相交点称为"交接电流"。
工程上按IEC确定 交接电流的方法为:在熔断器 弧前安-秒特性的时间轴取负荷开关小分闸时间,加上20ms外部继电器保护的小动作时间,所对应电流值即为 交接电流。
4组合电器的
